کابل فیبر نوری 48 هسته ADSS دهانه 100 متر-500 متر
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
اطلاعات تکمیلی |
|||
نوع فیبر: | حالت تک یا چند حالت | نوع: | کابل نوری در فضای باز |
---|---|---|---|
تعداد فیبر: | 2-144 هسته | رنگ: | سیاه ، سفارشی |
طول: | 2 کیلومتر یا طول سفارشی | مواد ژاکت: | پلی اتیلن |
نام: | کابل فیبر نوری ADSS | عضو قدرت: | FRP |
کاربرد: | هوایی | دمای کارکرد: | -40 ~ +60 C |
برجسته: | کابل فیبر نوری چند حالته Adss 24 Core,نخ Kevlar Yarn 24 کابل فیبر نوری چند حالته چند هسته ای,کابل فیبر نوری چند حالته در فضای باز Kevlar Yarn |
توضیحات محصول
کابل Adss Kevlar Yarn 100m Span 24 Core Single Multi Mode کابل فیبر نوری در فضای باز

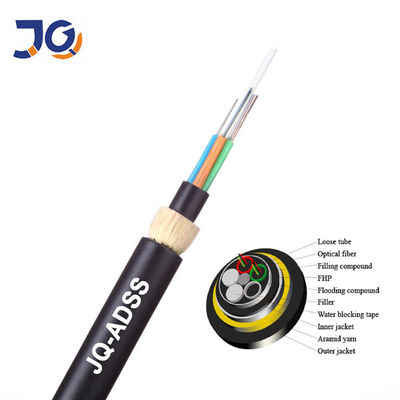

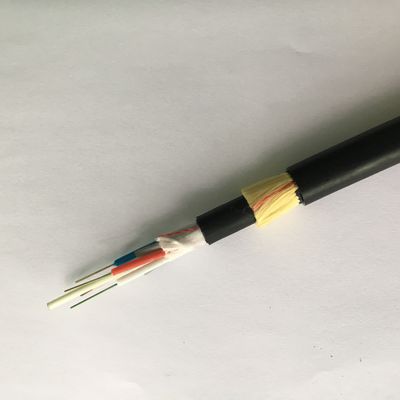

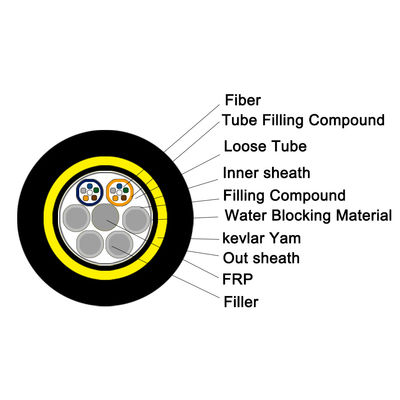

کابل ADSS لوله شل رشته ای است.الیاف ، 250μm ، در یک لوله سست ساخته شده از پلاستیک های با مدول بالا قرار می گیرند.لوله ها با یک ترکیب پر کننده ضد آب پر می شوند.لوله ها (و پرکننده ها) به عنوان یک عضو مقاومت مرکزی غیر فلزی در یک FRP (فیبر تقویت شده پلاستیک) به یک هسته کابل جمع و جور و دایره ای رشته می شوند.بعد از اینکه هسته کابل با ترکیب پر کننده پر شد.روی آن با غلاف داخلی نازک PE (پلی اتیلن) پوشانده شده است.پس از استفاده از رشته رشته های نخ آرامید بر روی غلاف داخلی به عنوان عضو مقاومت ، کابل با غلاف خارجی PE یا AT (ضد ردیابی) تکمیل می شود.
امکانات
1. عملکرد مکانیکی و دمایی خوب
2. لوله شل با مقاومت بالا که در برابر هیدرولیز مقاوم است
3. ترکیب خاص پر کردن لوله ، محافظت حیاتی از فیبر را تضمین می کند
4. مقاومت در برابر له شدن و انعطاف پذیری
5. اقدامات زیر برای اطمینان از ضد آب بودن کابل انجام شده است:
6. پلاستیک تقویت شده با یک الیاف به عنوان عضو اصلی مقاومت
7. ترکیب پر کردن لوله شل
8. 100٪ پر شدن هسته کابل
مشخصات نوری
موارد | واحد | مشخصات | |
G652D | |||
قطر میدان حالت | 1310nm | هوم | 9.2±0.4 |
1550 نانومتر | هوم | 10.4±0.5 | |
قطر روکش | هوم | 124.8±0.7 | |
روتختی غیر مدور بودن | ٪ | ≤0.7 | |
خطای متمرکز در پوشش هسته | هوم | ≤0.5 | |
قطر پوشش | هوم | 245±5 | |
پوشش غیر مدور بودن | ٪ | ≤6.0 | |
خطای متمرکز در پوشش روکش | هوم | ≤12 | |
طول موج قطع کابل | نانومتر | acc≤1260 | |
میرایی (حداکثر) | 1310nm | دسی بل / کیلومتر | ≤0.36 |
1550 نانومتر | dBkm | ≤0.22 |
داده های تکنیکی
دهانه: 100 متر |
زیر 110 کیلو ولت |
24 ساعته |
ساختاری پارامتر |
اجزای مقاومت مرکزی: FRP |
قطر: 1.5 میلی متر |
لوله سست (ژله پر) |
قطر بیرونی: 1.8 میلی متر |
|
غلاف داخلی PE |
ضخامت: 0.9 میلی متر |
|
غلاف خارجی PE |
ضخامت: 1.8 میلی متر |
|
فنی پارامتر |
قطر خارجی کابل |
11 میلی متر |
سطح مقطع کابل |
95.03 میلی متر مربع |
|
مدل فیبر |
G.652D |
|
وزن کابل |
95 کیلوگرم در کیلومتر |
|
مقاومت کششی دارای امتیاز (RTS) |
10 گره |
|
حداقل تنش مجاز (MAT) |
4 نان |
|
EDS |
3.2 نان |
|
مدول جوان |
7.8 kn / mm2 |
|
ضریب انبساط حرارتی |
1.810-6 /درجه سانتیگراد |
|
مقاومت در برابر خرپا |
بلند مدت: 1100 n / 100 mm |
|
کوتاه مدت: 2200 n / 100mm |
||
مجوز شعاع خم شده |
بلند مدت (هنگام دویدن) 220 میلی متر |
|
کوتاه مدت (هنگام تخمگذار) 360 میلی متر |
کاربرد
مناسب برای روش تخمگذار هوایی
دمای ذخیره سازی / عامل: -40 ℃ ~ + 70
جزئیات بسته بندی
A. نام شرکت
B. وزن ناخالص / خالص
نوع الیاف
D. طول کابل
