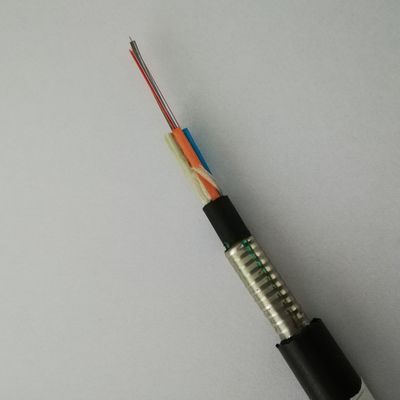

GYTY53 GYFTY53 48 96 مستقیم دفن شده تک زره دو جاکت کابل فیبر نوری
تماس با شخص : Philip
شماره تلفن : +8613422342788
واتس اپ : +8613422342788
مقدار حداقل تعداد سفارش : | 1000M | جزئیات بسته بندی : | طبل چوبی |
---|---|---|---|
زمان تحویل : | 2-4 روز | شرایط پرداخت : | Western Union، MoneyGram، T / T، L / C |
قابلیت ارائه : | 100 کیلومتر در هر روز |
محل منبع: | چین | نام تجاری: | JQ/OEM |
---|---|---|---|
گواهی: | ISO9001 ROHS CE-EMC FCC SDOC | شماره مدل: | GYFTY53 |
اطلاعات تکمیلی |
|||
نوع فیبر: | G657A1 / A2 / G652D / G657A1 / G657A2 | نصب شده: | در دسترس |
---|---|---|---|
کاربرد: | دفن مستقیم | تعداد هادی ها: | 48 96 72 96 |
ساختار: | لوله شل رشته ای | دمای کارکرد: | -40 ~ +60 C |
قطر کابل:: | 9.6 میلی متر | ||
برجسته: | کابل فیبر نوری دفن مستقیم GYTY53,کابل فیبر نوری دفن مستقیم SDOC,کابل زیرزمینی فیبر نوری 9.6 میلی متر |
توضیحات محصول
تیکابل فیبر نوری زیرزمینی مستقیم GYFTY53 به گونه ای طراحی شده است که تعداد بالای فیبر را با انعطاف پذیری و تطبیق پذیری مورد نیاز برای سخت ترین تاسیسات امروزی ، از جمله دفن مستقیم ، فراهم می کند.دارای تعداد الیاف تا 288 و طرح رشته SZ.
· عملکرد خوب مکانیکی و دما
· لوله لوله ای با مقاومت بالا که در برابر هیدرولیز مقاوم است
· تركيب مخصوص پر كردن لوله از حفاظت مهم فيبر اطمينان مي بخشد
· مقاومت در برابر خرد شدن و انعطاف پذیری
· اقدامات زیر برای اطمینان از ضد آب بودن کابل انجام می شود:
- سیم فولادی به عنوان عضو قدرت مرکزی استفاده می شود
- ترکیب پرکن لوله شل
- 100٪ پر کردن هسته کابل- مانع رطوبت APL
-PSP مواد ضد آب ضد رطوبت را افزایش می دهدکابل GYTY53 با استاندارد YD/T 901-2001 و همچنین IEC 60794 مطابقت دارد
-40 ℃ تا + 70
کاربرد
زیرزمینی دفن مستقیم

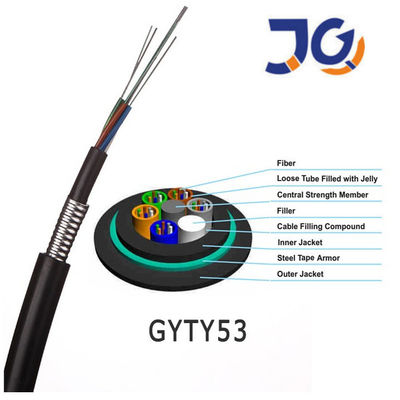

عملکرد کابل
مورد | مولفه های | |
لوله شل |
مواد | PBT |
رنگ | نمایش همه رنگها | |
پرکننده | مواد | پلی اتیلن |
رنگ | سیاه | |
CSM | مواد | سیم فولادی |
ژاکت داخلی | مواد | MDPE |
رنگ | سیاه | |
زرهی بیرونی | مواد | نوار فولادی با روکش پلاستیک |
ژاکت بیرونی | مواد | MDPE |
رنگ | سیاه | |
حداقلشعاع خم شدن | استاتیک | 12.5 برابر قطر کابل |
پویا | 25 برابر قطر کابل | |
خم شدن مکرر |
بار: 150N ؛ تعداد چرخه: 30 بدون تضعیف افزودنی آشکار ، بدون شکستن فیبر و بدون آسیب کابل. |
|
عملکرد کششی | کوتاه مدت | 1500N |
خرد کردن | کوتاه مدت | 3000N/100 میلی متر |
پیچش | بار: 150N ؛تعداد چرخه: 10 ؛زاویه چرخش: ± 180 درجه بدون تضعیف افزودنی آشکار ، بدون شکستن فیبر و بدون آسیب کابل. |
ابعاد سازه های کابل
تعداد فیبر |
ساختار | الیاف در هر لوله |
قطر لوله شل (میلی متر) |
قطر/قطر پد (میلی متر) |
ضخامت از ژاکت داخلی (میلی متر) |
ضخامت از ژاکت بیرونی (میلی متر) |
قطر کابل (میلی متر) |
وزن کابل (کیلوگرم/کیلومتر) |
12 | 1+6 | 6 | 1.8 ± 0.1 | 2.2 /2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.4 ± 0.5 | 138 |
24 | 1+6 | 6 | 1.8 ± 0.1 | 2.2 /2.2 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.4 ± 0.5 | 140 |
48 | 1+6 | 12 | 2.0 ± 0.1 | 2.3 /2.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 12.9 ± 0.5 | 152 |
96 | 1+8 | 12 | 2.0 ± 0.1 | 2.6/3.5 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 14.1 | 182 |
144 | 1+12 | 12 | 2.0 ± 0.1 | 3.0 /6.3 | 0.9 ± 0.1 | 1.6 ± 0.1 | 0.5 ± 16.9 |
256 |
